Alüminium Güc Kabelləri — Texniki Məlumat, Tiplər və İstifadə Sahələri
Alüminium güc kabelləri sənaye və enerji sektorunda geniş istifadə olunan, yüngül, ekonomik və dayanıqlı enerjiötürmə vasitələrindəndir. Bu kabellər xüsusilə orta və aşağı gərginlikli elektrik xətlərində, yeraltı və yerüstü enerji daşıyıcı sistemlərində istifadə olunur.
🔍 Alüminium Kabel Nədir?
Alüminium kabellər elektrik cərəyanını ötürmək üçün keçirici material kimi alüminium istifadə olunan enerji kabelləridir. Alüminium, misə nisbətən daha yüngül və sərfəli olsa da, keçiriciliyi az olduğundan daha böyük en kəsik sahəsi olması ilə seçilir.

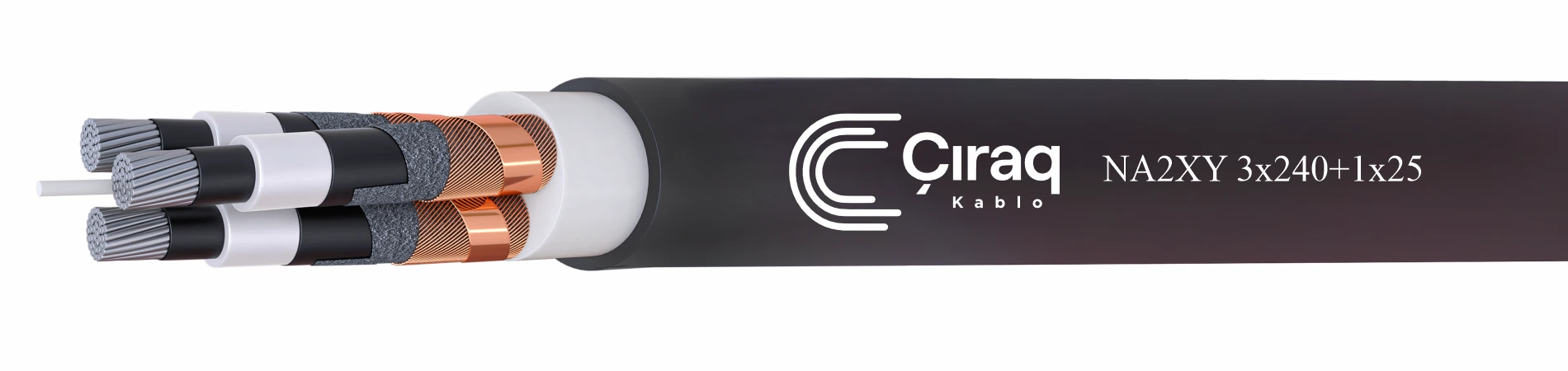

🧱 Quruluş Elementləri
| Qat | Təsviri |
| 1. Keçirici (Conductor) | Dəyirmi və ya sektor formalı alüminium tellərdən ibarətdir – bəzən sıxılmış (compacted) formada olur |
| 2. İzolyasiya | XLPE və ya PVC material – yüksək istilik və elektrik müqavimətinə malikdir |
| 3. Daxili örtük (Inner sheath) | Bəzi hallarda PVC və ya PE material – damarların qorunmasını təmin edir |
| 4. Zirehli təbəqə (Opsional) | Polad lent və ya teldən ibarət – mexaniki müdafiə üçün istifadə edilir |
| 5. Xarici örtük (Outer sheath) | UV və nəmliyə davamlı, çox zaman PVC və ya PE materiallarından istifadə edilir |
🧾 Əsas Tiplər
| Kabel Tipi | Təyinatı və Xüsusiyyəti |
| AL (yalnız keçirici) | Yalnız alüminium keçirici – hava xətləri üçün |
| AVVG / AVV | İzolyasiyalı, zirehsiz alüminium kabel – daxili sistemlər üçün |
| AVBBSHV / AVBbShv | Zirehli, torpaq altında istifadəyə yararlı alüminium kabel |
| AXPK / AXMK | XLPE izolyasiyalı, kompaktlaşdırılmış keçirici, yüksək mexaniki dayanıqlıq |
| SIP (özünüdaşıyan izolyasiyalı hava xətləri üçün kabel) | Hava xətlərində izolyasiya olunmuş, alüminium damarlar |
| NAYY / NA2XY | Aşağı gərginlikli, XLPE izolyasiyalı kabellər – torpaq və sənaye sistemləri üçün |
| NA2XSY / NA2XSEYFG | Orta gərginlikli kabellər (6–30 kV) – transformator və yüksək enerji xətləri üçün |
📐 Texniki Göstəricilər
| Göstərici | Əlavə Məlumat |
| Keçirici material | Alüminium (Al) – IEC 60228 standardına uyğun |
| Nominal gərginlik | 0.6/1 kV (LV), 6/10 – 20/35 kV (MV) |
| İş temperaturu | +70°C (PVC), +90°C (XLPE) |
| Qısaqapanma temperaturu | 160°C (PVC), 250°C (XLPE) – max. 5 saniyə |
| İzolyasiya növü | PVC və ya XLPE |
| Zirehli və zirehsiz variantlar | İstifadə sahəsinə görə fərqlənir |
| Yanğın təhlükəsinə qarşılıq | IEC 60332-1 və ya halogen-free tiplər (LSZH) mümkündür |
📊 Tipik Ölçü və Cərəyan Daşıma Qabiliyyəti
| En kəsik sahəsi (mm²) | 1-damarlı Kabel (XLPE) | 3-damarlı Kabel (XLPE) | Təxmini Cərəyan (A) Hava / Torpaq |
| 16 mm² | ✓ | ✓ | ~75 A / ~60 A |
| 25 mm² | ✓ | ✓ | ~100 A / ~85 A |
| 35 mm² | ✓ | ✓ | ~125 A / ~105 A |
| 50 mm² | ✓ | ✓ | ~150 A / ~130 A |
| 70 mm² | ✓ | ✓ | ~195 A / ~165 A |
| 95 mm² | ✓ | ✓ | ~230 A / ~200 A |
| 120 mm² | ✓ | ✓ | ~265 A / ~230 A |
| 150 mm² | ✓ | ✓ | ~300 A / ~265 A |
| 185 mm² | ✓ | ✓ | ~340 A / ~300 A |
| 240 mm² | ✓ | ✓ | ~395 A / ~355 A |
Qeyd: Dəqiq cərəyan daşıma göstəriciləri kabellərin tipi, mühit temperaturu, döşəmə şəraiti (Quraşdırma-montaj) və standartlara görə dəyişə bilər.
🏗️ İstifadə Sahələri
- Torpaqaltı enerjiötürmə xətləri
- Binalar arası enerji bağlantısı
- Transformatorlar və paylayıcı qurğular
- Hava xətləri (SIP kabellər)
- Sənaye müəssisələri və zavodlar
- Sualtı kabelləmə (xüsusi versiyalar)
✅ Alüminium Kabellərin Üstünlükləri
- Yüngül çəki — çəkidən qənaət və asan daşınma
- Aşağı qiymət — mis kabellərlə müqayisədə daha sərfəlidir
- Korroziyaya davamlılıq — xüsusən anodlaşdırılmış səthdə
- Mühitə davamlılıq — UV və nəmə qarşı izolyasiya
⚠️ Dezavantajları
- Misə nisbətən daha aşağı keçiricilik
- Termal genişlənmə daha yüksəkdir — kontaktların boşalması riski
- Bükülməyə və qırılmaya qarşı daha həssasdır
Alüminium kabellərin istehsalı topdan və pərakəndə satışı
| Kabel kodu | Damar sayı | En kəsik sahəsi (mm2) | Məhsulun tam adı | Qiymət / metr | Sifarişə keç |
| AVVQ | 1 | 1×10 mm2 | AVVQ 1×10 mm2 mono dolgulu | 0,22 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×16 mm2 | AVVQ 1×16 mm2 mono dolgulu | 0,44 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×25 mm2 | AVVQ 1×25 mm2 mono dolgulu | 0,68 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×35 mm2 | AVVQ 1×35 mm2 mono dolgulu | 1,03 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×50 mm2 | AVVQ 1×50 mm2 mono dolgulu | 1,45 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×70 mm2 | AVVQ 1×70 mm2 çox telli | 2,12 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×95 mm2 | AVVQ 1×95 mm2 çox telli | 2,79 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×120 mm2 | AVVQ 1×120 mm2 çox telli | 3,3 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×150 mm2 | AVVQ 1×150 mm2 çox telli | 4,14 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×185 mm2 | AVVQ 1×185 mm2 çox telli | 5,08 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×240 mm2 | AVVQ 1×240 mm2 çox telli | 6,66 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×300 mm2 | AVVQ 1×300 mm2 çox telli | 8,88 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×400 mm2 | AVVQ 1×400 mm2 çox telli | 11,1 azn | SİFARİŞ ET |
| AVVQ | 1 | 1×500 mm2 | AVVQ 1×500 mm2 çox telli | 15,77 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×70+1×35 mm2 | AVVQ 3×70+1×35 mm2 dolğusuz çox telli | 6,73 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×95+1×50 mm2 | AVVQ 3×95+1×50 mm2 dolğusuz çox telli | 9,36 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×120+70 mm2 | AVVQ 3×120+70 mm2 dolğusuz çox telli | 11,94 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×150+70 mm2 | AVVQ 3×150+70 mm2 dolğusuz çox telli | 13,73 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×185+95mm2 | AVVQ 3×185+95 mm2 dolğusuz çox telli | 17,38 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×240+120 mm2 | AVVQ 3×240+120 mm2 dolğusuz çox telli | 21,53 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×16+10 mm2 | AVVQ 3×16+10 mm2 dolğulu çox telli | 2,73 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×25+16 mm2 | AVVQ 3×25+16 mm2 dolğulu çox telli | 3,83 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×35+16 mm2 | AVVQ 3×35+16 mm2 dolğulu çox telli | 4,72 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×50+25 mm2 | AVVQ 3×50+25 mm2 dolğulu çox telli | 6,02 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×70+35 mm2 | AVVQ 3×70+35 mm2 dolğulu çox telli | 8,23 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×95+50 mm2 | AVVQ 3×95+50 mm2 dolğulu çox telli | 11,26 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×120+70 mm2 | AVVQ 3×120+70 mm2 dolğulu çox telli | 14,17 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×150+70 mm2 | AVVQ 3×150+70 mm2 dolğulu çox telli | 16,51 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×185+95 mm2 | AVVQ 3×185+95 mm2 dolğulu çox telli | 20,6 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×240+120 mm2 | AVVQ 3×240+120 mm2 dolğulu çox telli | 25,93 azn | SİFARİŞ ET |
| AVVQ | 4 | 3×300+150 mm2 | AVVQ 3×300+150 mm2 dolğulu çox telli | 34,74 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×16 mm2 | AVVQ 4×16 mm2 dolğulu çox telli | 2,94 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×25 mm2 | AVVQ 4×25 mm2 dolğulu çox telli | 4,03 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×35 mm2 | AVVQ 4×35 mm2 dolğulu çox telli | 5,22 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×50 mm2 | AVVQ 4×50 mm2 dolğulu çox telli | 6,64 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×70 mm2 | AVVQ 4×70 mm2 dolğulu çox telli | 9,2 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×95 mm2 | AVVQ 4×95 mm2 dolğulu çox telli | 12,75 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×120 mm2 | AVVQ 4×120 mm2 dolğulu çox telli | 15,61 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×150 mm2 | AVVQ 4×150 mm2 dolğulu çox telli | 18,87 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×185 mm2 | AVVQ 4×185 mm2 dolğulu çox telli | 23,34 azn | SİFARİŞ ET |
| AVVQ | 4 | 4×240 mm2 | AVVQ 4×240 mm2 dolğulu çox telli | 29,22 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×50 mm2 | AVVQ 5×50 mm2 mono | 6,67 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×35 mm2 | AVVQ 5×35 mm2 mono | 5,13 azn | SİFARİŞ ET |
| AVVQ | 5 | 5x25mm2 | AVVQ 5×25 mm2 mono | 3,76 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×16 mm2 | AVVQ 5×16 mm2 mono | 2,41 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×10 mm2 | AVVQ 5×10 mm2 mono | 1,52 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×6 mm2 | AVVQ 5×6 mm2 mono | 1,07 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×50 mm2 | AVVQ 5×50 mm2 mono dolğulu | 8,38 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×35 mm2 | AVVQ 5×35 mm2 mono dolğulu | 6,55 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×25 mm2 | AVVQ 5×25 mm2 mono dolğulu | 4,9 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×16 mm2 | AVVQ 5×16 mm2 mono dolğulu | 3,23 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×10 mm2 | AVVQ 5×10 mm2 mono dolğulu | 2,23 azn | SİFARİŞ ET |
| AVVQ | 5 | 5×6 mm2 | AVVQ 5×6 mm2 mono dolğulu | 1,28 azn | SİFARİŞ ET |
| AVB Sv | 4 | 3×16+10 mm2 | AVB Sv 3×16+10 mm2 dolğulu bron | 4,73 azn | SİFARİŞ ET |
| AVB Sv | 4 | 3×25+16 mm2 | AVB Sv 3×25+16 mm2 dolğulu bron | 5,83 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×35+16 mm2 | AVBbSv 3×35+16 mm2 dolğulu bron | 6,72 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×50+25 mm2 | AVBbSv 3×50+25 mm2 dolğulu bron | 8,46 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×70+35 mm2 | AVBbSv 3×70+35 mm2 dolğulu bron | 10,67 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×95+50 mm2 | AVBbSv 3×95+50 mm2 dolğulu bron | 14,03 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×120+70 mm2 | AVBbSv 3×120+70 mm2 dolğulu bron | 16,95 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×150+70 mm2 | AVBbSv 3×150+70 mm2 dolğulu bron | 19,61 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×185+95 mm2 | AVBbSv 3×185+95 mm2 dolğulu bron | 23,71 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×240+120 mm2 | AVBbSv 3×240+120 mm2 dolğulu bron | 29,26 azn | SİFARİŞ ET |
| AVBbSv | 4 | 3×300+150 mm2 | AVBbSv 3×300+150 mm2 dolğulu bron | 38,07 azn | SİFARİŞ ET |
| ABS | 4 | 4×16 mm2 | ABS Sip kabel 4×16 mm2 mono | 1,64 azn | SİFARİŞ ET |
| ABS | 2 | 2×16 mm2 | ABS Sip kabel 2×16 mm2 mono | 0,87 azn | SİFARİŞ ET |
| ABS | 2 | 2×10 mm2 | ABS Sip kabel 2×10 mm2 mono | 0,63 azn | SİFARİŞ ET |
| ABS | 4 | 4×120 mm2 | ABS Sip kabel 4×120 mm2 çox telli | 12,57 azn | SİFARİŞ ET |
| ABS | 4 | 4×95 mm2 | ABS Sip kabel 4×95 mm2 çox telli | 10,23 azn | SİFARİŞ ET |
| ABS | 4 | 4×70 mm2 | ABS Sip kabel 4×70 mm2 çox telli | 7,4 azn | SİFARİŞ ET |
| ABS | 4 | 4×50 mm2 | ABS Sip kabel 4×50 mm2 çox telli | 5 azn | SİFARİŞ ET |
| ABS | 4 | 4×35 mm2 | ABS Sip kabel 4×35 mm2 çox telli | 3,61 azn | SİFARİŞ ET |
| ABS | 4 | 4×25 mm2 | ABS Sip kabel 4×25 mm2 çox telli | 2,62 azn | SİFARİŞ ET |
| ABS | 4 | 4×16 mm2 | ABS Sip kabel 4×16 mm2 çox telli | 1,7 azn | SİFARİŞ ET |
| ABS | 2 | 2×25 mm2 | ABS Sip kabel 2×25 mm2 çox telli | 1,4 azn | SİFARİŞ ET |
| ABS | 2 | 2×16 mm2 | ABS Sip kabel 2×16 mm2 çox telli | 0,9 azn | SİFARİŞ ET |
