Özüdaşıyıcı İzolyasiyalı Naqillər

Hava
Xətləri üçün SIP

SIP kabellər 0.66/1 kV gərginliyə dözümlü, işıq sabitləşdirilmiş çarpaz bağlı polietilen (XLPE) ilə izolyasiyalı, alüminium özlü özüdaşıyıcı hava xətti naqillərdir.

Məhsullara bax
1kV
Nominal gərginlik
90°C
Max iş temperaturu
50Hz
Cərəyan tezliyi
5növ
Kabel seriyası
Seksiya 01

SIP Kabel Nədir?

SIP — Self-supporting Insulated Power wire — özüdaşıyıcı izolyasiyalı güc naqili deməkdir. Ənənəvi çılpaq məftildən fərqli olaraq, SIP naqilləri binaların, şəhər infrastrukturunun və sənaye obyektlərinin elektrik təchizatında xüsusi üstünlüklər təqdim edir.

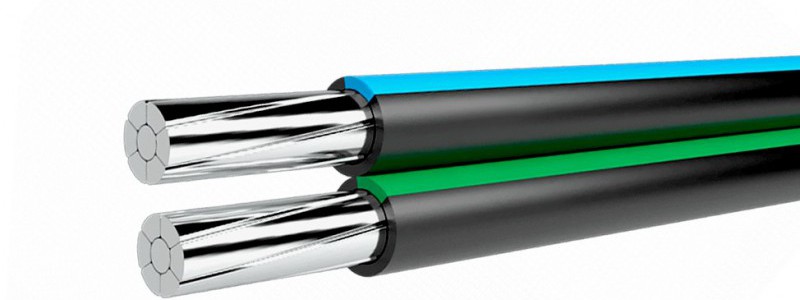

SIP kabel — özüdaşıyıcı izolyasiyalı hava xətti naqili (ABC cable)
SIP · Aerial Bundled Conductor · XLPE Al 0.6/1kV
01

Özüdaşıyıcı konstruksiya

SIP naqilləri daşıyıcı element olmadan birbaşa dirəklər arasında gərilə bilir. Büküşdürülmüş dəstə tikilişi naqilə yüksək mexaniki möhkəmlik verir.

02

XLPE izolyasiya qatı

İşıq sabitləşdirilmiş çarpaz bağlı polietilen (XLPE) ultrabənövşəyi şüaya, ozuna və atmosfer şəraitinə yüksək müqavimət göstərir. İş temperaturu −40°C-dən +90°C-yə qədərdir.

03

Alüminium özlü naqillər

Bütün SIP naqillərinin keçirici özü yuvarlaq, çoxməftilli, sıxılmış alüminyumdan hazırlanır. Kəsik 16 mm²-dən 150 mm²-ə qədər geniş çeşiddə mövcuddur.

04

Standart uyğunluğu

GOST 31946 standartına uyğun istehsal edilir. 0.66/1 kV AC gərginliyi, 50 Hz tezliyi üçün nəzərdə tutulmuşdur.

Seksiya 02

SIP Kabel Seriyaları

Hava xətti tətbiqləri üçün beş əsas SIP seriyası mövcuddur. Hər seriya fərqli konstruksiya xüsusiyyəti, gərginlik səviyyəsi və istifadə sahəsinə malikdir.

Seriya 01

SIP-1

İzolyasiyalı neytral daşıyıcı özlü özüdaşıyıcı naqil. Neytral öz izolyasiyalıdır.

  • 3 faz + 1 daşıyıcı neytral
  • 16–120 mm² kəsik
  • 0.6/1 kV
  • XLPE izolyasiya
Ətraflı
Seriya 02

SIP-2

İzolyasiyalı daşıyıcı neytral özlü özüdaşıyıcı naqil. Rusiya standartına görə ən geniş yayılmış növdür.

  • 3 faz + 1 daşıyıcı neytral
  • 16–120 mm² kəsik
  • 0.6/1 kV
  • XLPE izolyasiya
Ətraflı
Seriya 03

SIP-3

20–35 kV orta gərginlik hava xətləri üçün qoruyucu izolyasiyalı özüdaşıyıcı naqil.

  • Tək özlü
  • 35–150 mm² kəsik
  • 20–35 kV
  • PE qoruyucu izolyasiya
Ətraflı
Seriya 04

SIP-4

Daşıyıcı özü olmayan özüdaşıyıcı naqil. Avropa AsXSn standartına uyğundur.

  • 4 keçirici öz
  • 16–95 mm² kəsik
  • 0.6/1 kV
  • XLPE izolyasiya
Ətraflı
Seriya 05

SIP-5

Alüminium ərintisinə alüminium özlü, işıq sabitləşdirilmiş XLPE izolyasiyalı naqil. Yanmağa davamlı versiyası SIP-5ng mövcuddur.

  • 16–150 mm² kəsik
  • 0.6/1 kV
  • XLPE / alov tutmayan
  • SIP-5ng variantı
Ətraflı
Seksiya 03

Niyə SIP Kabel?

SIP naqilləri ənənəvi çılpaq alüminium naqillərə (AC tipli) nisbətən əhəmiyyətli texniki və iqtisadi üstünlüklərə malikdir.

Sıx yaşayış massivlərində SIP naqilləri binaların fasadları boyunca çəkilə bilir — çılpaq naqillərə nisbətən binaların aralığı xeyli azaldılır. Bu isə şəhər elektrik şəbəkəsinin genişləndirilməsini asanlaşdırır.

Elektrik təhlükəsizliyi

Tam izolyasiya faza-faza qısa qapanmaların qarşısını alır. Ağır ab-hava şəraitində belə iş fasiləsizliyi təmin edilir.

Aşağı enerji itkisi

Büküşdürülmüş dəstə konstruksiyası induktiv müqaviməti azaldır — çılpaq naqillərə nisbətən enerji itkiləri əhəmiyyətli dərəcədə azdır.

Uzun xidmət ömrü

XLPE izolyasiya UV şüalarına, ozuna və rütubətə davamlıdır. Standart şəraitdə 40 ildən artıq xidmət ömrü nəzərdə tutulur.

Az texniki qulluq

İzolyasiya örtüyü naqilləri bir-birindən mexaniki qoruyur, dalların arasından keçən xətlərdə ağac budamalarını minimuma endirir.

Sürətli quraşdırma

Hazır dəstə konstruksiyası sahədə toplanma vaxtını azaldır. Daha kiçik ölçülü dayaq dirəklərindən istifadə mümkündür.

Fasad çəkimə imkanı

Çılpaq naqillərdən fərqli olaraq binaların fasadları boyunca çəkilə bilər — şəhər infrastrukturunda çeviklik yaradır.

Seksiya 04

Bizimlə Əlaqə

SIP kabel seçimi, texniki məsləhət və ya sifariş üçün formu doldurun — qısa müddətdə əlaqə saxlayacağıq.

Texniki MəsləhətHansı SIP seriyasının sizin layihənizə uyğun olduğunu bilmirsiniz? Mütəxəssislərimiz texniki parametrləri nəzərə alaraq ən optimal variantı tövsiyə edər.

Telefon
Həftəiçi 09:00 – 18:00
E-poçt
24 saat ərzində cavab
Ünvan
Azərbaycan

    Seksiya 05

    Texniki Standartlar

    SIP naqilləri beynəlxalq standartlara uyğun istehsal edilir. Aşağıdakı cədvəl əsas texniki parametrləri əks etdirir.

    Model Gərginlik Kəsik Standart
    SIP-10.6/1 kV16–120 mm²GOST 31946
    SIP-20.6/1 kV16–120 mm²GOST 31946
    SIP-320–35 kV35–150 mm²GOST 31946
    SIP-40.6/1 kV16–95 mm²GOST 31946
    SIP-50.6/1 kV16–150 mm²GOST 31946
    SIP-5ng0.6/1 kV16–120 mm²GOST 31946
    Ümumi texniki parametrlər
    İş temperaturu−40°C → +90°C
    Qısa qapanma temperaturu250°C (maks. 5 san.)
    Büküşdürmə addımı≤ 450 mm
    Cərəyan tezliyi50 Hz
    İzolyasiya materialıXLPE (çarpaz bağlı PE)

    GOST 31946 standartı — SIP naqilləri üçün Rusiya Federal standartıdır. Bu standart naqilin konstruksiyasını, test metodlarını, kəsik ölçülərini və istifadə şərtlərini müəyyən edir.

    Avropa ekvivalenti kimi AsXSn (Polşa) və ALUS EX (İsveç) standartları SIP-4 və SIP-5 seriyalarına uyğundur.

    Bütün SIP naqilləri IEC 61140 standartına görə II sinif izolyasiya tələblərini ödəyir — gücləndirilmiş izolyasiya sinfini təmin edir.

    Sertifikatlar

    Məhsullarımız GOST R, ISO 9001 keyfiyyət idarəetmə sistemi tələblərinə uyğundur. Hər seriya üçün müvafiq texniki sənədlər, test protokolları və sertifikatlar tələb olunduqda təqdim edilir.
